Plugs e Tomadas
|

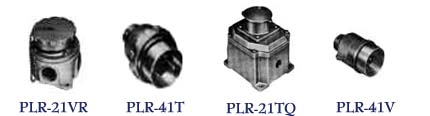

Tomadas
embutidas em caixa redonda,ou retangular, fabricadas em
liga de aluminio
fundido com até 4 saidas rosqueadas de 3/4"
e 1" gás(á pedido NPT).
Com tampa mola para modelos a prova de tempo ou tampa
rosqueada para modelos
a prova de umidade, gases, vapores e pós.
Plugs correspondente com capa de aluminio fundido e prensa
cabo.
Acabamento em esmalte sintético cinza martelado. |
|
Em
Caixa Redonda |
V |
A |
P |
A
Prova de Tempo |
A
prova de gases e vapores |
Entrada |
600 |
20 |
3 |
Tomadas |
Plugs |
Tomadas |
Plugs |
PLR-21TR/320 |
PLR-41T/320 |
PLR-21VR/320 |
PLR-41V/320 |
3/4" |
4 |
PLR-21TR/420 |
PLR-41T/420 |
PLR-21VR/420 |
PLR-41V/420 |
40 |
3 |
PLR-21TR/340 |
PLR-41T/340 |
PLR-21VR/340 |
PLR-41V/340 |
1" |
4 |
PLR-21TR/440 |
PLR-41T/440 |
PLR-21VR/440 |
PLR-41V/440 |
Em
Caixa Retangular |
600 |
60 |
3 |
PLR-21TQ/360 |
PLR-41T/360 |
PLR-21VQ/360 |
PLR-41V/360 |
1
1/2" |
4 |
PLR-21TQ/460 |
PLR-41T/460 |
PLR-21VQ/460 |
PLR-41V/60 |
100 |
3 |
PLR-21TQ/3100 |
PLR-41T/3100 |
PLR-21VQ/3100 |
PLR-41V/3100 |
2" |
4 |
PLR-21TQ/4100 |
PLR-41T/4100 |
PLR-21VQ/4100 |
PLR-41V/4100 |
|
|

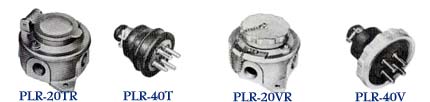

Tomadas
embutidas em caixa redonda, fabricadas em liga de
aluminio fundido com até 4 saidas rosqueadas de
3/4" gás (á pedido NPT).
Com tampa mola para modelos a prova de tempo
ou tampa rosqueada para modelos a prova de umidade, gases,
vapores e pós.
Plugs com capa de borracha.
Acabamento em esmalte sintético cinza martelado. |
|
|
A
prova de tempo |
A
prova de gases e vapores |
Tomadas |
Plugs |
Tomadas |
Plugs |
V |
A |
P |
Código |
Código |
Código |
Código |
220/110 |
15/20 |
2 |
PLR-20TR/210 |
PLR-40T/210 |
PLR-20VR/210 |
PLR-40V/210 |
380 |
15 |
3 |
PLR-20TR/315 |
PLR-40T/315 |
PLR-20VR/315 |
PLR-40V/315 |
4 |
PLR-20TR/415 |
PLR-20T/415 |
PLR-20VR/415 |
PLR-40V/415 |
30 |
3 |
PLR-20TR/330 |
PLR-20T/330 |
PLR-20VR/330 |
PLR-40V/330 |
4 |
PLR-20TR/430 |
PLR-20T/430 |
PLR-20VR/430 |
PLR-40V/430 |
|
|
 |

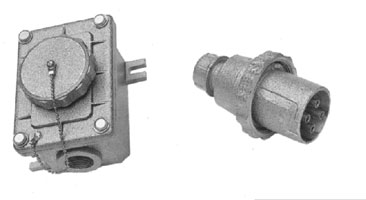

Tomada e plug para
15-30 e 60A - 4Polos e 600 Volts
Fabricada em aluminio fundido, com tampa rosca ou mola.
Pintura em cinza martelado ou em Epóxi á
pedido.
Entradas B-H 3/4 NPT/BSP.
|
Tampa
mola |
Plug |
Código |
Código |
| PLWR20
TQ/ 315 2P+T15AMP |
PLWR40T/315 |
| PLWR20
TQ/ 330 2P+T30AMP |
PLWR40T/330 |
| PLWR20TQ
/415 3P+T15AMP |
PLWR40T/415 |
| PLWR20TQ
/430 3P+T30AMP |
PLWR40T/430 |
| PLWR20TQ
/460 3P+T60AMP |
PLWR40T/460 |
Tampa
rosca |
Plug |
| PLWR20VQ
/315 2P+T15AMP |
PLWR40V/315 |
| PLWR20VQ/330
2P+T30AMP |
PLWR40V/330 |
| PLWR20VQ/415
3P+T15AMP |
PLWR40V/415 |
| PLWR20VQ/430
3P+T30AMP |
PLWR40V/430 |
| PLWR20VQ/460
3P+T60AMP |
PLWR40V/460 |
|
|
Botoeiras e Sinalizadores Blindados
|
|
BOTOEIRA.
Botoeira para comando montada em caixa
retangular em liga
de aluminio fundido, recomendada para ambientes
que contenham vapores ou gases inflamáveis.
Tampa com acionamentos parafusada á caixa
e orelhas de fixação.
Entradas rosqueadas de 3/4" gás (á
pedido NPT).
À pedido poderá ser fornecidas com
botões.
Código:
PLWR-80 |
|
|
SINALIZADOR
Luz piloto montada em caixa retangular em liga
de aluminio fundido recomendada para ambientes
que contenham vapores ou gases inflamáveis
com 1 2 ou 3 lampadas de 6W, 127/220V
ou á pedido com maior números de
lampadas.
Globo de vidro colorido ou incolor.
Grade de proteção em aluminio fundido
rosqueado à tampa.
Entradas rosqueadas de 3/4" gás (á
pedido NPT).
Código:
PLWR-81 |
|
|
|
|
BOTOEIRA.
Botoeira para comando montada em caixa
retangular em liga de aluminio fundido, recomendada
para ambientes que contenham vapores ou gases
inflamáveis.Tampa com acionamentos parafusada
á caixa e orelhas
de fixação. Entradas rosqueadas de 3/4"
gás
(á pedido NPT e também com botões)
Código:
PLMX-80 |
|

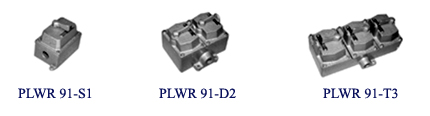

Interruptor
de alavanca em caixa simples, dupla ou tripla.
Caixa e tampa em liga de alumínio fundido.
Interruptores de 2 polos 10,15 ou 25 A.
Entradas rosqueadas 3/4”, gás ou NPT. |
|
|
Sinalizadores de Topo
|
 |
SINALIZADORES
DE TÔPO.
Aparelhos para sinalização em tôpo
de edificio ou torres.
Corpo em liga de aluminio fundido.
Globo de macrolon vermelho ou á pedido, em vidro
prismático
rosqueado ao corpo, junta de vedação entre
o globo e o corpo.
Entrada rosqueada de 3/4" gás, ou á
pedido NPT.
Soquete de porcelana reforçado.
Próprio para lampada incandescente de 60W X 127/220V. |
 |
Código |
Tensão |
Soquete |
Watts |
Dimensões |
Peso |
A |
B |
PLZS-82 |
127/220V |
2
X E 27 |
2
X 60 |
325 |
325 |
3.5 |
PLZS-80 |
127/220V |
1
X E 27 |
1
X 60 |
115 |
240 |
1,6 |
|
|
SINALIZADORES
DE TÔPO.
Aparelhos para sinalização em tôpo
de edificio ou torres.
Corpo em liga de aluminio fundido.
Globo de vidro liso nas côres, vermelho, verde e
âmbar
rosqueado ao corpo, junta de vedação entre
o globo e o corpo.
Entrada rosqueada de 3/4" gás ou á
pedido NPT.
Soquete de porcelana reforçado.
Próprio para lampada incandescente de 60W X 127/220V. |
 |
Código |
Tensão |
Soquete |
Watts |
Dimensões |
Peso |
A |
B |
PLZS-83 |
127/220V |
2
X E 27 |
2
X 60 |
325 |
325 |
3.5 |
PLZS-81 |
127/220V |
1
X E 27 |
1
X 60 |
115 |
240 |
1,6 |
|
|
Tubos Flexiveis |
|
Eletroduto
flexível fabricado em fita de aço
zincado
e revestido com PVC.
Utilizado em instalações elétrica
a prova de tempo.
Protege fios e cabos contra pó e umidade.
Diâmetro de 3/8" a 4".
Conectores em latão zincado macho/femea.
Fixos ou giratórios, roscas BSP ou NPT. |
|
Tubo
flexível metálico, capa trançada
com fios de Tomback.
Indicado para instalações elétricas
em ambientes que
contenham gases inflamáveis.
Assegura a não propagação de
chama para o interior do eletroduto.
Diâmetro externo de 1/2" - 3/4"
- 1" - 1 1/4" 1 1/2" e 2".
Terminais em latão macho/femea.
Fixos ou giratórios, roscas BSP ou NPT. |
| |
Para
Cotação, especifique, tipo,comprimento,
diâmetro e conectores desejado. |
|
 |
SUSPENÇÃO
ARTICULADA.
Fabricada em liga de aluminio fundido de alta resistencia
mecânica.
Com tomada 3 polos, 15A 380V. Rosca externa gás
ou á pedido NPT,
para fixação á caixa de ligação.Contra-corpo
com mola embutida.
Aplicada na fixação de aparelhos de
iluminação, em locais de muita vibração.
Plug correspondente: PLR-40T/315, fornecido
em separado. |
Código |
Dimensões
em milimetros |
A |
B |
C |
PLK-46/11 |
3/4" |
1/2" |
250 |
PLK-46/12 |
3/4" |
3/4" |
250 |
|
|
|
